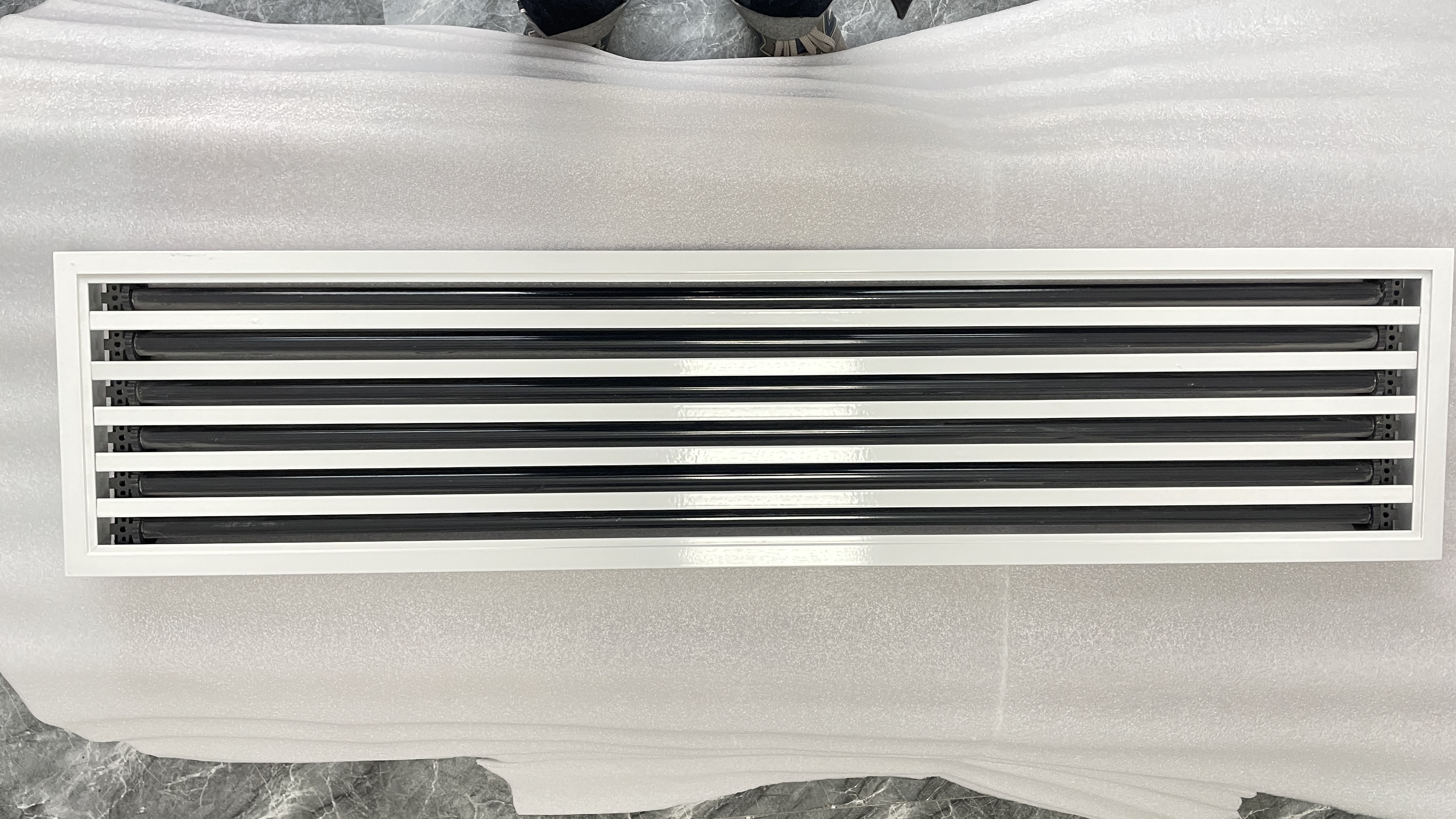

אילו מידות של רושם להט מתאימות לפתחי קיר שונים?

הבנת קביעת גודל מדף מפזר: מידות נומינליות לעומת מידות אמיתיות

למה מידות תיוג סטנדרטיות לא תואמות את מידות פתח הקיר האמיתיות

הבדלים במדידות של מדף לורווה נובעים מעקרונות תקן תעשייתיים, שבהם מימדים נומינליים (למשל 24"x24") מייצגים הפניות קטלוגיות ולא מידות פיזיות. המידות האמיתיות קטנות בדרך כלל ב-0.25–0.5 אינץ' בכל צד כדי לאפשר סובלנות בהתקנה, ומבטיחות התאמה בטוחה בתוך פתחות מסגרתיות ללא פגיעה בביצועי זרימת האוויר.

ההבדל בין המידות החיצוניות לגודל הנומינלי

הממדים החיצוניים של מפזר לורבר כוללים הצלבות שפה ורכיבי התקנה, בעוד שהגודל הנומינלי מתייחס אך ורק לפתח הצוואר. למשל, יחידה נומינלית של 24" עשויה למדוד 25" סה"כ עקב שפתות של 0.5" בכל צד – מידע קריטי ליישומי שדרוג שבהם החלל מוגבל.

עיקולים לא עקביים בין יצרנים

תעשיית מיזוג אויר חסרה תקנים אחידים לגודל, מה שמייצר שלוש שיטות סימון נפוצות: קוטר הצוואר, ממדי הפנים או מערכות היברידיות. אי-עקביות זו הופכת לנחוצה בדיקה של דפי טיעון של היצרן ואימות מדידות אמיתיות לפני הבחירה.

איך לפרש גיליונות נתונים של מוצרים לצורך התאמת מפזר לורבר מדויקת

יש תמיד להסתמך על مواصفות "גודל חיתוך" או "פתח נדרש" בתיעוד הטכני, ולא על תיוגים נומינליים. מפזר נומינלי ברשימת 18" עשוי לדרוש פתיחה גסה של 17.625"x17.625" – יש לבדוק שוב את הערכים האלה מול מדידות בשטח כדי למנוע שגיאות הזמנה.

מקרה לדוגמה: הימנעות מתקנה לא מתאימה באמצעות פרשנות מדויקת של מידות

בפרויקט שדרוג של בית חולים משנת 2023 נמנעו הוצאות חוזרות בסך 18,000 דולר על ידי פיתוח מטריצת גודל שהשוויה את המידות הממשיות של שישה יצרנים עם מודלי BIM. סקירה זו לפני ההתקנה זיהתה כי 22% מהיחידות המוצעות אינן תואמות, מה שאיפשר התאמות בזמן לפני הקנייה.

מדידת פתחי קיר בצורה מדויקת להתקנת מדפנות צללים

נקודות מפתח בעת מדידת פתחי קיר קיימים

קבלת מידות מדויקות פירושה בדיקה של רוחב, גובה ועומק בכמה נקודות, מכיוון שקיריים אינם תמיד ישרים או אחידים. רוב המאושיות יאמרו לכל מי ששאל שהם מבצעים לפחות שלוש קריאות הן אופקיות והן אנכיות בכל פתח, ואז בוחרים במספר הקטן ביותר כנקודת ההתחלה. גישה זו תופסת את החריגים הקטנים שאף אחד לא שם לב אליהם עד אחרי ההתקנה. חשוב גם להסתכל סביב למציאת דברים המוסתרים מאחורי משטחים, כמו חוטי חשמל העוברין דרך קירות או צינורות המוסתרים מתחת לרצפות, שפוגעים במה שנראה על הנייר כמרחב זמין. לעבודות רציניות, קליפרס דיגיטליים הם כיום חיוניים, יחד עם כלים לייזר למדידת מרחק שנותנים קריאה בדיוק של כ-1 מ"מ. סרגלי מדידה רגילים פשוט לא יכולים להתאים לרמת הדיוק הזו, ונותנים בדרך כלל תוצאות שסוטות בכ-3 מ"מ. ההבדל חשוב כשמדובר בהרכבה הדוקה וחומרים יקרים.

נדרש ריווח להתקנה וסידור קלים

לרוב מפזרים הגגונים נדרשים בין 12 ל-18 מ"מ של חלל סביב כל צד, כדי שיוכלו להותקן כראוי ולתפעלם לאחר מכן ללא בעיות. לדוגמה, בחלל קיר סטנדרטי של 500 מ"מ, הגיוני להתקין מסגרת מפזר בגודל 485 מ"מ, שכן זה משאיר מספיק מקום ומונע בעיות בעת עיבוד קירות שאינם שטוחים באופן מושלם. אנשי ה-ASHRAE אומרים משהו דומה בהנחייה מספר 180.1, בנוגע לדאוג לרווח מספיק כדי לאפשר לצמצום של הבידוד בצורה טבעית בקיר החיצוני. הגיון מושלם, כי הקפדה על ריווח נכון מההתחלה חוסכת כאבי ראש בהמשך.

ההשפעה של קירות או מסגרות לא אחידים על גודל הפתח האפקטיבי

סקרות בשטח מציינות שרק 40% מבניינים מסחריים כוללים פתחי קיר עם שונות פחות מ-5 מ"מ. נטיה של 3° במבנה מקטינה את הגובה השימושי של חלל באורך 1,200 מ"מ בכ-7 מ"מ, מחושב כך:

Effective height = Measured height – cos(tilt angle)

כדי לבדוק מישוריות, השוו את מדידות האלכסונים – הבדלים העולים על 6 מ"מ דורשים לרוב התאמת שימש או תיקון מבני.

ממדי שפה וצווארון: הבטחת התאמה נכונה והתאמתיות עם צינור

איך רוחב השפה משפיע על ההתאמה בתוך חלל קיר נתון

רוחב השפה קובע עד כמה המפזר מתבסס בצורה בטוחה בפתח. מחקר משנת 2023 מצא ששפות שקטנות מן החדר ב-≤3 מ"מ גרמו לבעיות יישור ב-42% מהמקרים, בעוד ששפות גדולות מדי דרשו שינויי בנייה הרסניים. ההתאמה האופטימלית תלויה בהתאמת רוחב השפה ל פתח מבני , ולא רק לפתח הנראה.

איזון בין גמר אסתטי לבין ריווח מבני באמצעות עיצוב שפה

עיצובים מודרניים משתמשים בפרופילים נראים דקים (15–25 מ"מ) לצורך אינטגרציה חלקה עם גמר הפנים. כדי לשמור על עמידות, מציעים יצרנים מסוימים שפות משופרות עם שוליים גלויים של 20 מ"מ ומשטח התקנה נסתר של 30 מ"מ – מה שמאזן באופן יעיל בין אסתטיקה לתמיכה מבנית.

גדלי פלנזה נפוצים בדיפוזרים תקביליים ומסחריים

ממדי פלנזה משתנים בהתאם ליישום:

• מגורים : רוחב כולל של 80–150 מ"מ (פנייה של 25 מ"מ)
• מסחרי : רוחב כולל של 200–400 מ"מ (פנייה של 30–40 מ"מ)

תמיד יש לאשר את הממדים האמיתיים, כיוון שמות נומינליים כמו "6 אינץ'" או "10 אינץ'" עלולים לסטות עד 12% מממדי המציאות.

התאמת ממדי צוואר למסילתי הקיימים לצורך זרימת אויר אופטימלית

גודל הצוואר משפיע ישירות על מהירות זרימת האוויר. התאמות לא נכונות – כגון צוואר של 50 מ"מ המחובר למסילה של 200 מ"מ – גורמות לאי-יציבות ומקטינות את יעילות המערכת עד 22% (ASHRAE 2022). יש למדוד הן את הקוטר החיצוני של המסילה והן את הפירוק הפנימי עם סובלנות מתאימה:

• מסילות קשיחות : ±1.5 מ"מ
• מסילות גמישות : ±3 מ"מ

התאמה לגודלי צוואר לא סטנדרטיים באמצעות שדרות מעבר או מתאמים

שדרות מעבר ניתנות להתאמה יכולות לכסות פערים עד 25 מ"מ מבלי להפריע לשיאת האוויר. למערכות ישנות, מתאמים בעלי עיצוב מסובב מספקים חיבורים קבועים ויעילים – עם יעילות חותם של 93% בהשוואה ל-78% בשימוש בכריכות סיליקון (דוח הנדסת מכונות 2023). יש לבחור בחומרי מתאם התואמים את תכונות ההתפשטות התרמית של הצינור כדי להבטיח שלמות לאורך זמן.

עקרונות פעולה מומלצים לבחירת גודל דיפיוזר טבלאות נכון

מדריך צעד אחר צעד לאימות התאמה לפני הקנייה

התחל путי מדידת רוחב וגובה של פתח הקיר, תוך התחשבנות ב- פער מינימלי של 12 מ"מ בכל הצדדים כדי להבטיח התקנה קלה. יש להתייעץ עם مواصفות היצרן כדי לזהות את השטח האמיתי של הדיפיוזר, אשר לעתים קרובות עולה על הגודל המודפס בשל הרחבת שפה. לצורך ברורה:

השתמשו במשאבים כמו הדרכה להתקנת מיזוג אויר 2024 לחישוב מידות צווארון נכונות ואימות התאמה למעבר קיימים.

שימוש בمواصفות היצרן כדי להימנע משגיאות נפוצות בגודל

גיליונות מוצר שנفسרו באופן שגוי אחראים לכ-40% מההשהיות בהתקנה. תמיד ערכו השוואה:

• קוטר צווארון לעומת קוטר צינור
• רוחב שפה לעומת עומק חלל הקיר
• יחס שטח חופשי (בדרך כלל 0.4–0.7) ביחס לדרישות זרימת האוויר

פרויקטים שהשתמשו בכלים לאיתור גודל מאומתים על ידי היצרן דיווחו על ירידה של 63% בעבודות חוזרות (דו"ח יעילות מיזוג אויר 2023). אף פעם אל תניחו שמידות עם תווית משקפות את המידות האמיתיות – פורצת "150 מ"מ" עשויה להזדקק לפתיחת 200+ מ"מ.

מקרה לדוגמה: פרויקט מיזוג אויר גדול שהצליח בעזרת איתור גודל סטנדרטי

מתחם מסחרי השיג דיוק של 98% בהתקנה ראשונית על ידי:

1. יישום פרוטוקולי מידה לפי ISO 13254-2
2. סריקת קדימה של יותר מ-1,200 פתחים באמצעות טכנולוגיית לייזר
3. שימוש במגapters מודולריים לסטיות של ±5 מ"מ

אסטרטגיה זו ביטלה 18,000 דולר בעבודות תיקון והאיצה את תהליך ההפעלה ב-11 ימים.

ביקוש גובר לגודל סטנדרטי של מדפנות צילוח בשווקים B2B

העדפת הקבלנים של מערכות מידה תואמות ל-ASHRAE עלתה ל-74%, בהשוואה ל-52% בשנת 2020, בשל לוחות זמנים צרים יותר והתלות הגוברת במודלים BIM. סטנדרטיזציה מפחיתה שגיאות בפרמטרים מרכזיים:

ההעברה זו מדגישה את החשיבות הגוברת של דיוק והתאמת ממשקים בפרויקטים מודרניים של מיזוג אויר.

שאלות נפוצות

מה ההבדל בין מימדים נומינליים למימדים ממשיים בפננים עם צילוחים?

מימדים נומינליים מתייחסים לגודלים סטנדרטיים לפי קטלוג, בעוד שמימדים ממשיים учитыва סובלנות התקנה, ובהשוואה הם קטנים יותר בדרך כלל ב-0.25"–0.5" בכל צד, כדי להבטיח התאמה נכונה בתוך פתחות מסגרת.

למה לפננים עם צילוחים יש מימדים חיצוניים ונומינליים שונים?

המימדים החיצוניים כוללים הצלבות שוליים ורכיבי ריסוק, בעוד שהגודל הנומינלי מתייחס אך ורק לפתיחת הצוואר. עובדה זו חשובה להבטחת ההתאמה, במיוחד ביישומים של שדרוג.

איך אפשר להבטיח התקנת פנים עם צילוחים נכונה בקיר לא אחיד?

מדדו מספר נקודות של רוחב, גובה ועומק, תוך שימוש במדידה הקטנה ביותר כנקודת המוצא. קחו בחשבון מכשולים כמו צינורות או חוטים מאחוריה של המשטחים, והשתמשו בכלים דיגיטליים לצורך דיוק.

איזה ריווח נדרש להתקנת מדף שסתומים?

לרוב המפזרים נדרשים 12 עד 18 מ"מ של חלל סביב כל צד להתקנה ותחזוקה מתאימות.

איך משפיעים מידות השפה והצוואר על זרימת האוויר וההתקנה?

רוחב השפה קובע את ביטחון המושב בפתחי הקיר, בעוד שממדי הצוואר משפיעים על מהירות זרימת האוויר דרך הערוצים. התאמה נכונה מבטיחה ביצועים אופטימליים.

איזו שיטה מומלצת עלייה לעקוב אחריה בבחירת גודל מדף שסתומים?

יש לבדוק את מידות פתח הקיר, להתייעץ עם مواصفות היצרן, ולצאת לקראת ריווחים הנדרשים כדי להימנע משגיאות בגודל ומעיכובים בהתקנה.
