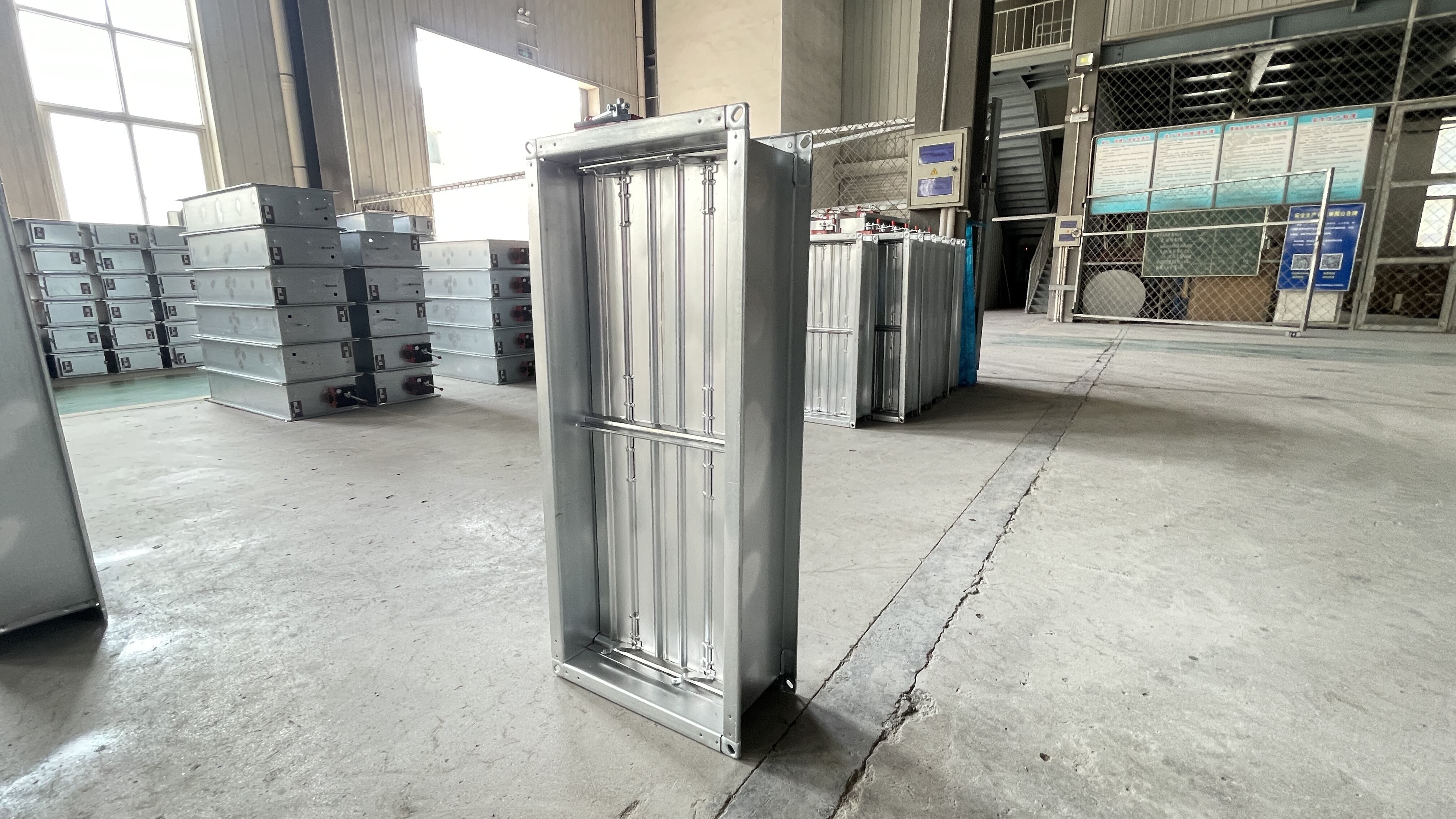

Противопожарные клапаны соответствуют нормам пожарной безопасности современных зданий

Основы противопожарных клапанов: назначение, места установки и регламентная необходимость

Основная функция: пассивное локализование пожара путём герметизации проходов систем ОВКВ

Противопожарные клапаны — это критически важные пассивные устройства противопожарной защиты, устанавливаемые в воздуховодах систем отопления, вентиляции и кондиционирования воздуха (HVAC) для герметизации проходов через огнестойкие стены, перекрытия и подвесные потолки. При воздействии повышенных температур — обычно при 74 °C (165 °F) — они автоматически закрываются с помощью плавких вставок или термоактиваторов, препятствуя распространению пламени и дыма между отсеками. Такое локализованное ограничение сохраняет конструктивную целостность здания и обеспечивает пригодные для эвакуации пути выхода в случае пожара. В отличие от активных систем пожаротушения, противопожарные клапаны не требуют подачи электроэнергии или внешнего управления, что делает их по своей природе отказоустойчивыми компонентами, обеспечивающими реализацию базового принципа пожарной безопасности — горизонтальной и вертикальной противопожарной разделки.

Почему строительные нормы и правила требуют установки противопожарных клапанов в местах прохождения воздуховодов

Строительные нормы и правила повсеместно требуют установки противопожарных клапанов в местах прохождения воздуховодов систем отопления, вентиляции и кондиционирования воздуха (HVAC) через огнестойкие конструкции, поскольку незащищённые отверстия превращают воздуховоды в высокорисковые пути распространения огня и дыма. Стандарты, такие как NFPA 90A (2024 г.) и Закон Великобритании о безопасности зданий 2022 г., обязывают использовать такие клапаны для сохранения огнестойкости преград. Исследования подтверждают, что негерметизированные проходы могут снизить эффективность горизонтального и вертикального разделения помещений до 70 % («Журнал пожарной безопасности», 2023 г.). Помимо соблюдения нормативных требований, правильная установка клапанов напрямую способствует обеспечению безопасности жизни людей, ограничивая распространение огня и поддерживая условия, необходимые для безопасной эвакуации — превращая потенциальные угрозы в спроектированные, контролируемые элементы противопожарной стратегии.

Типы противопожарных клапанов и их применение в соответствии с нормативными требованиями

FD, MFD и SCD: функциональные различия и случаи, когда требуется каждый из них

Противопожарные клапаны классифицируются по функции и способу срабатывания: стандартные противопожарные клапаны (FD) срабатывают пассивно за счёт термического воздействия и применяются в тех случаях, когда воздуховоды проходят через огнестойкие стены; моторизованные противопожарные клапаны (MFD) интегрируют электрические приводы для дистанционного отключения или интеграции с системами управления зданием (BMS), обеспечивая согласованное выполнение аварийных последовательностей; а также клапаны дымоудаления (SCD) обеспечивают приоритетное удержание дыма в коридорах, лестничных клетках и дымовых шахтах. Выбор зависит от стратегии разделения на отсеки, условий воздушного потока (статические или динамические) и того, должна ли система функционировать при включённых или выключённых вентиляторах в условиях пожара.

Закон Великобритании о безопасности зданий 2022 г. и Утверждённый документ B: влияние на выбор противопожарных клапанов

Закон о безопасности зданий 2022 года укрепил ответственность за пассивную противопожарную защиту, потребовав документально подтверждённого обоснования всех технических характеристик противопожарных клапанов в рамках концепции «золотой нить» (Golden Thread). В одобренном документе B теперь предписано применение динамически сертифицированных клапанов в системах отопления, вентиляции и кондиционирования воздуха (HVAC) с высокой скоростью потока — поскольку статически сертифицированные устройства не проходят испытания на закрытие в 67 % случаев при рабочем давлении воздушного потока (стандарт UL 555:2023). Для защищённых шахт и выделенных зон контроля дыма обязательным требованием являются клапаны управления дымом (SCD) с интеграцией в систему автоматизации зданий (BMS) и возможностью передачи информации о текущем состоянии в режиме реального времени. Несоблюдение этих требований влечёт за собой значительные юридические и финансовые риски, включая неограниченные штрафы.

Классификация противопожарных клапанов (E, EI, ES, EIS) и стандарты производительности EN 13501-3

Расшифровка классов по стандарту EN 13501-3: целостность, теплоизоляция, контроль дыма и комплексная защита

EN 13501-3 является европейским эталоном для оценки эксплуатационных характеристик противопожарных клапанов и определяет классификации на основе испытаний в полноразмерной печи согласно стандарту EN 1366-2. Эти классы количественно характеризуют реальную огнестойкость:

• E (целостность) предотвращает проникновение пламени и горячих газов в течение заданного времени (например, E60, E120).
• EI : Придаёт Изоляция ограничивает повышение температуры на необогреваемой стороне до среднего значения ≤140 °C — это критически важно для предотвращения воспламенения соседних материалов.
• ES: Интегрирует Контроль утечки дыма ограничивает объём утечки до <3 м³/ч на м² при перепаде давления 25 Па — это жизненно важно для защиты путей эвакуации.
• EIS наивысшая классификация, объединяющая требования по целостности, теплоизоляции и контролю дыма.

Противопожарные клапаны типа ES и EIS являются обязательными в воздухообрабатывающих установках, обслуживающих лестничные клетки и коридоры, поскольку примерно 70 % пожарных жертв связаны с отравлением дымом. Соответствие стандарту EN 13501-3 является обязательным в соответствии с законодательством Великобритании, включая Закон о безопасности зданий 2022 года, и подтверждается независимой сертификацией третьей стороной.

Сертификация динамических противопожарных клапанов: устранение разрыва между лабораторными испытаниями и реальными условиями эксплуатации систем ОВКВ

Статические и динамические испытания по стандарту UL 555: почему скорость воздушного потока и давление имеют решающее значение для соответствия требованиям

Стандарт UL 555 предусматривает два ключевых протокола испытаний: статический (UL 555S) и динамический (UL 555D) статическое испытание — проводимое при нулевом расходе воздуха и давлении 0 Па — не воспроизводит реальные условия работы систем отопления, вентиляции и кондиционирования воздуха (HVAC), где аэродинамические силы, возникающие при скорости воздушного потока свыше 3 м/с, могут препятствовать закрытию заслонок. Динамическое испытание, напротив, подтверждает работоспособность заслонок при реальных давлениях в воздуховодах (250–1000 Па) и скоростях воздушного потока до 20 м/с, обеспечивая надёжное уплотнение в условиях активной эксплуатации системы. Обновлённые нормативные документы, включая IBC 2023, теперь требуют динамической сертификации заслонок, устанавливаемых в системах с работающими вентиляторами, поскольку 73 % отказов в эксплуатации происходят именно в условиях высокого расхода воздуха («Отчёт по безопасности объектов», 2024 г.).

Скрытый риск: широкое применение противопожарных клапанов со статическим рейтингом в системах с высокой скоростью воздушного потока

Несмотря на развитие нормативных требований, клапаны со статическим рейтингом по-прежнему устанавливаются примерно в 40 % современных систем отопления, вентиляции и кондиционирования воздуха (ОВК) с высокой скоростью воздушного потока — это неустранённый пробел в обеспечении соответствия требованиям. Аудит 4700 проектов показал, что неклассифицированные по динамическому режиму клапаны допускают распространение дыма в 2,8 раза быстрее, чем сертифицированные динамические аналоги. Данное расхождение обусловлено устаревшими техническими спецификациями и закупочными решениями, основанными исключительно на стоимости, которые игнорируют требования UL к классификации по расходу воздуха. Замена клапанов на динамически сертифицированные снижает количество отказов при локализации пожара до 68 % в объектах критической инфраструктуры — превращая скрытую уязвимость в подтверждённый уровень защиты.
